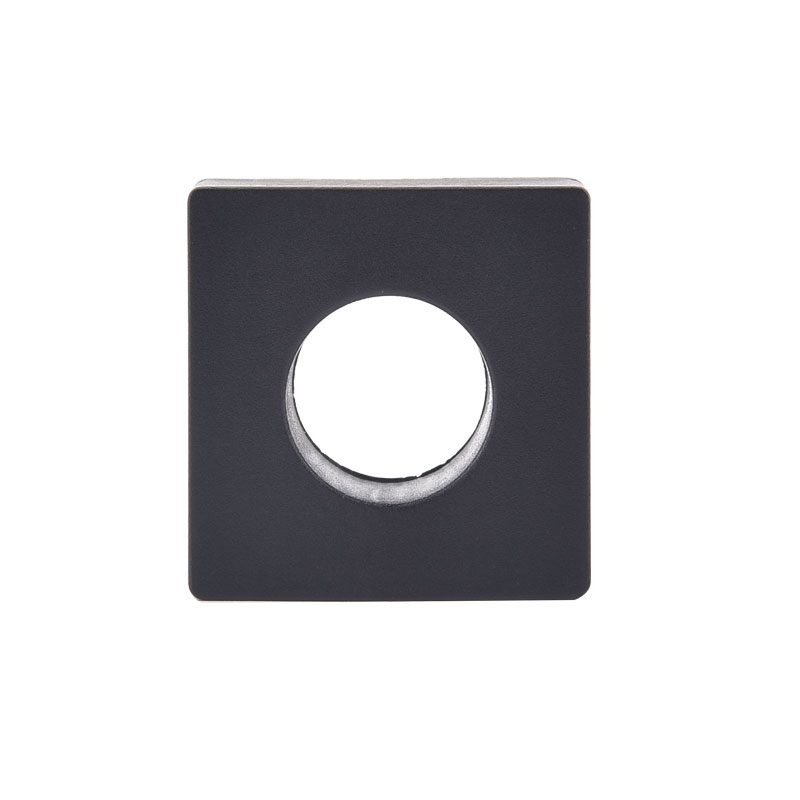

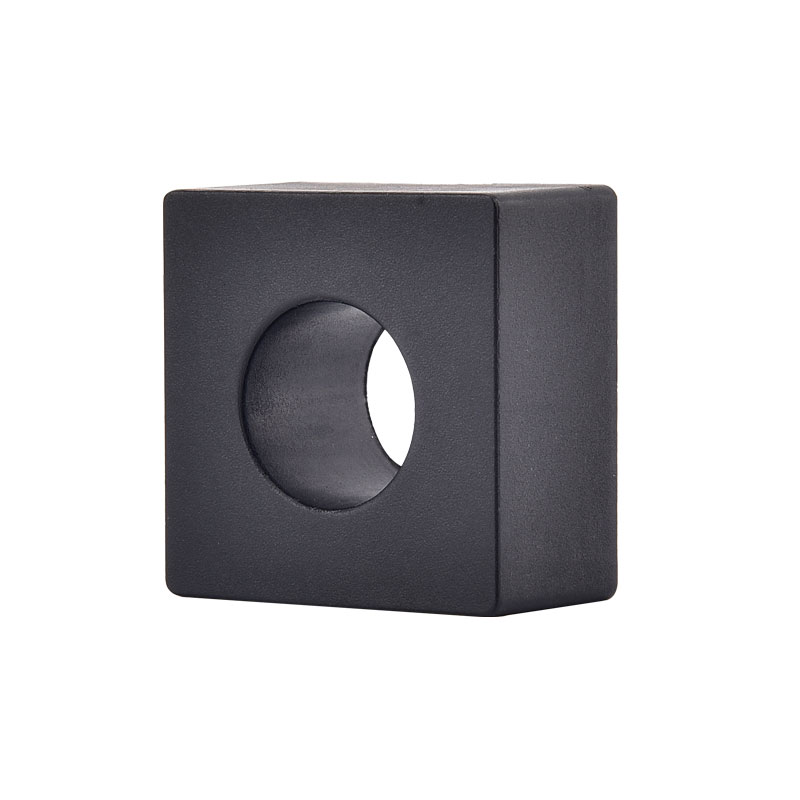

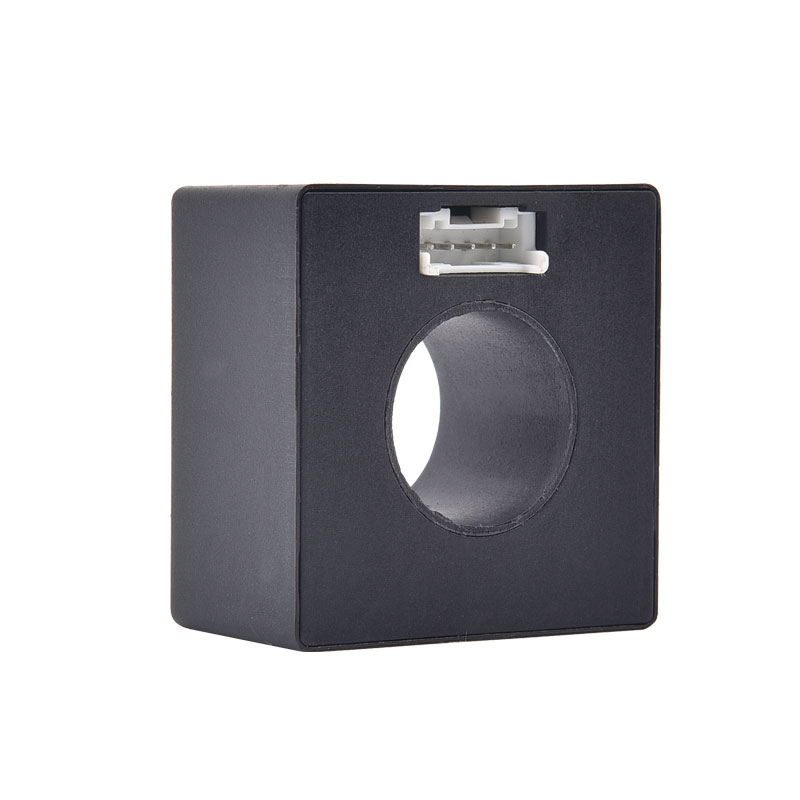

Kõrge täpne B-tüüpi lekkeandur

Xinkong on professionaalne kõrge täpne B-tüüpi lekkeanduri tootja ja tarnija, kellel on palju aastaid kogemusi. Kõrge täpne B-tüüpi lekkeanndur võib täita paljusid rakendusi, kui olete huvitatud meie kvaliteediteenustest, võite meiega nüüd konsulteerida ja pöördume kohe teie poole. Nende seadmete oluline ohutusfunktsioon on kogu süsteemi lekkevoolu jälgimine Maa vastu suunatud energiamoodulitest. Defektne süsteem võib muutuda inimestele ohtlikuks või põhjustada tulekahjusid. Enne kui see nii kaugele jõuab, tuleb toitemoodulid võrgust lahti ühendada. Lekkevool sisaldab alalisvoolu ja vahelduvvoolu komponente. Seetõttu on vajalik AC/DC-tundlik seireüksus.

Saada päring

Tootekirjeldus

Xinkong on kõrge täpne B-tüüpi lekkeanduri tootja ja tarnija, tuntud kvaliteetse teenuse poolest. Wenzhou Xinkong Import & Export Co., Ltd. on uuenduslik ettevõte, mis integreerib teaduslikke uuringuid, tootmist ja müüki. Ettevõtte müügivõrk hõlmab paljusid riike ja piirkondi nagu Euroopa ja Kagu -Aasia ning selle toote kvaliteeti ja teenust võtavad kliendid hästi vastu. Võite olla kindel, et ostame meilt suure täpse B-tüüpi lekkeanduri.

Omadused

■ Üksikvarustus +5 V

■ kõrge ja madala taseme väljund

■ Enese testi funktsioon

■ Paigaldatud PCB tahvlile

Rakendused

■ maapealse rikke tuvastamine

■ Elektrisõiduki laadimisjaam

■ Muunduri lekkevoolu tuvastamine

Standard

■ Kohaldatav IEC 62752 jääkvoolu nõuete jaoks

■ Kohaldatav IEC 62955 RDC-MD jääkvoolu nõuete jaoks

■ Komponendid, mis on kavandatud täisfilmides ROHS/REACH

Ülevaade

Nende seadmete oluline ohutusfunktsioon on kogu süsteemi lekkevoolu jälgimine Maa vastu suunatud toitemoodulitest. Defektne süsteem võib muutuda inimestele ohtlikuks või põhjustada tulekahjusid. Enne kui see nii kaugele jõuab, tuleb toitemoodulid võrgust lahti ühendada. Lekkevool sisaldab alalisvoolu ja vahelduvvoolu komponente. Seetõttu on vajalik AC/DC-tundlik seireüksus.

XKCA seeria jääkvoolu tuvastusmoodul on laialdaselt rakendatav, eriti elektrisõidukite, elektrimootorrataste, elektrimootorrataste, laadimistasude ja energiaohutuse haldamise avalikes laadimisjaamades. See pakub lihtsat kasutamist ja lihtsat paigaldamist.

Tüüpiline rakenduse skemaatiline ：

PIN -i määratlus ：

Nööpnõel	Sümbol	Tihvtüüp	Funktsioonid
1	Vdd	Võimsus	Mooduli toiteallikas, standardpinge 5VDC Pingesisend peab olema 4,85 ~ 5,15 VDC piires, väljundvõimsus> 100mA Toiteallika pulsatsioon ≤ 150mV
2	Reis	Väljund	Kui jääkvool ületab läve, muutub väljundtase alt kõrgele
3	GND	Võimsus	Maas
4	Cal	Sisend	Kui see tihvt läbi viidi 0VDC-le, arvutab moodul nullpunkti drifti ja salvestab MCU-s registreerumise väärtuse, et lõpetada kalibreerimisoperatsioon. Funktsiooni CL-i kasutamisel peab põhiahel olema piirvoolu voolu puudumise tagamiseks
5	Test	Sisend	Enne laadimise alustamist tehke selle tihvti kaudu toote simulatsiooni test, et kontrollida, kas toode funktsioneerib normaalselt

Elektrilised/töökindluse omadused ：

	Söe	Min	Pärast	Maksimaalne	Ühik
1	Esmane nominaalne RMS vool (1faas / 3faas)		32	80	A
2	Tarnepinge	4.85	5	5.15	V
3	Suhteline õhuniiskus			95	%
4	Ümbritseva töötemperatuur	-40		+105	℃
5	Ümbritsev säilitustemperatuur	-20		+65	℃
6	Energiatarve			≤110	MW
7	Pingesisend/väljund, madal tase	0		0.6	V
8	Pingesisend/väljund, kõrge tase	4.2		5	V
9	Teoreetiline disainielu		≧ 20		Yr
10	Töö kõrgus			≤4000	m

Reisivoolu (jääkvooluga seotud omadused) ：

	Laine	Sagedus-	Min	Pärast	Maksimaalne	Ühik
1	S-dc	-	3	4.5	6	maal
2	2PDC	-	3.5	5	7	maal
3	3PDC	-	3.1	4.5	6.2	maal

TRIVI-TAVE (JÄTKUVÕIME VOOLIGA SEDAADUSED) ：

	Laine	Sagedus-	Voolu-	Pärast	Maksimaalne	Ühik
1	S-dc	-	6ma	100	1000	MS
2	S-dc	-	60mA	50	300	MS
3	S-dc	-	200 mA	50	100	MS
4	2PDC	-	60mA	50	300	MS
5	2PDC	-	200 mA	50	100	MS
6	3PDC	-	60mA	50	300	MS
7	3PDC	-	200 mA	50	100	MS

NotRip-Time (jääkvooluga seotud omadused) ：

	Laine	Sagedus-	Voolu-	Madala piiriga	Ühik
1	AC	50Hz	30mA	∞	MS
2	AC	50Hz	60mA	300	MS
3	AC	50Hz	150mA	80	MS
4	AC	50Hz	5A	80	MS

Toote mõõde (MM) ：

Märkus. Terminali juhtmeid saab kohandada.

Ajastusskeem ：

■ VDD energiakiirus ≤ 5ms/V

■ T1 ooteajana soovitatakse T1 ≥ 100ms

■ 50MS≤ T2 ≤100MS, Cal PIN -i madal aeg, mis on suurem kui 50 ms, hakkab toode sisenema nullfaasi

■ t3 ≥500ms ja oodake nulli lõpuleviimist

■ T4–400ms ja testi isetesti signaal peab ootama, kuni T3 on lõpule jõudnud, enne kui selle rakendatakse

■ TRIP PIN-väljund Kõrge kestus TX = 100ms (kontrollige isetesti funktsiooni)

■ Ty = 100ms on reisi tihvti kõrgetasemeline tuhmumisaeg (keelab enesetesti kontrollimise)

Isetesti vooluring ：

■ 2 zCT -l ulatuv alalisvoolu jääkvool
■ Kasutades VDD -d tüüpilise väärtuse genereerimiseks = 6,53 MADC simuleeritud jääkvool
■ See vool on kõige piiratud liikumise tingimus, et testida, kas süsteem töötab õigesti

Digitaalse signaali klapi künnis ：
