Xinkong on professionaalne AC/ DC lekke tuvastamise jääkvoolu seireüksuse tootja ja tarnija, kellel on palju aastaid kogemusi. AC/ DC lekke tuvastamise jääk praegune seireüksus võib täita paljusid rakendusi, kui olete huvitatud meie kvaliteediteenustest, võite meiega nüüd konsulteerida ja pöördume kohe teie juurde. Nende seadmete oluline ohutusfunktsioon on kogu süsteemi lekkevoolu jälgimine Maa vastase energia moodulitest. Defektne süsteem võib muutuda inimestele ohtlikuks või põhjustada tulekahjusid. Enne kui see nii kaugele jõuab, tuleb toitemoodulid võrgust lahti ühendada. Lekkevool sisaldab alalisvoolu ja vahelduvvoolu komponente. Seetõttu on vajalik AC/DC-tundlik seireüksus.
Xinkong on AC/ DC lekke tuvastamise jääkvoolu seireüksuse tootja ja tarnija, tuntud kvaliteetse teenuse poolest. Wenzhou Xinkong Import & Export Co., Ltd. on uuenduslik ettevõte, mis integreerib teaduslikke uuringuid, tootmist ja müüki. Ettevõtte müügivõrk hõlmab paljusid riike ja piirkondi nagu Euroopa ja Kagu -Aasia ning selle toote kvaliteeti ja teenust võtavad kliendid hästi vastu. Võite olla kindel, et ostame meilt AC/ DC lekke tuvastamise jääkvoolu seireüksuse.

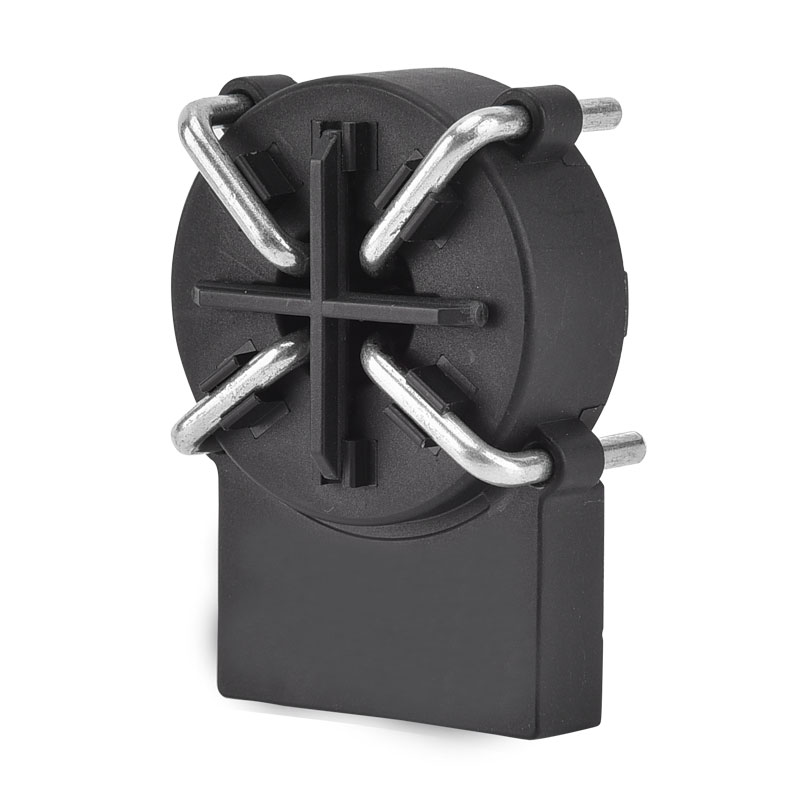

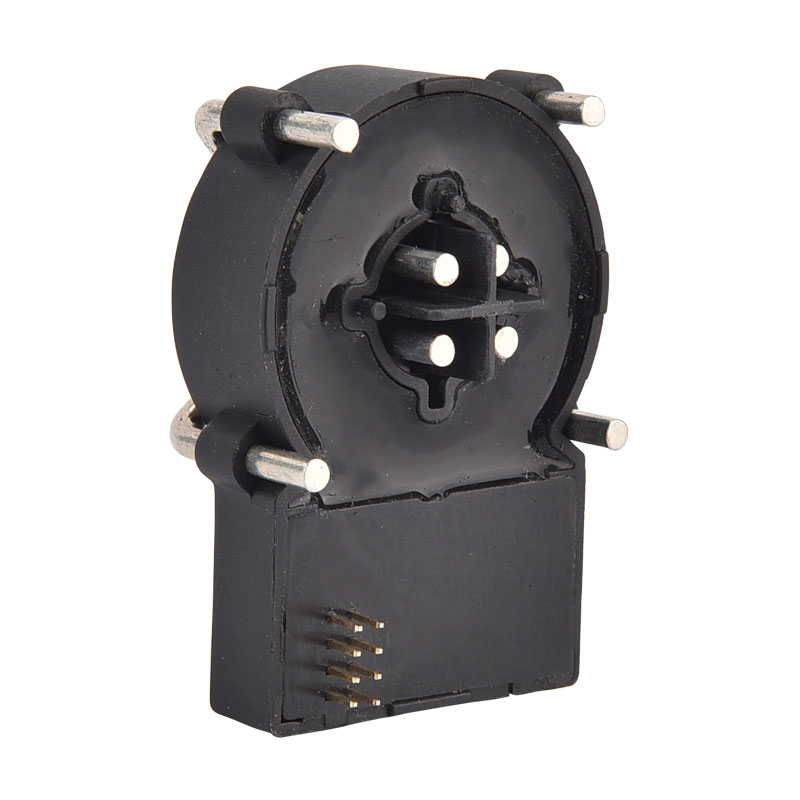

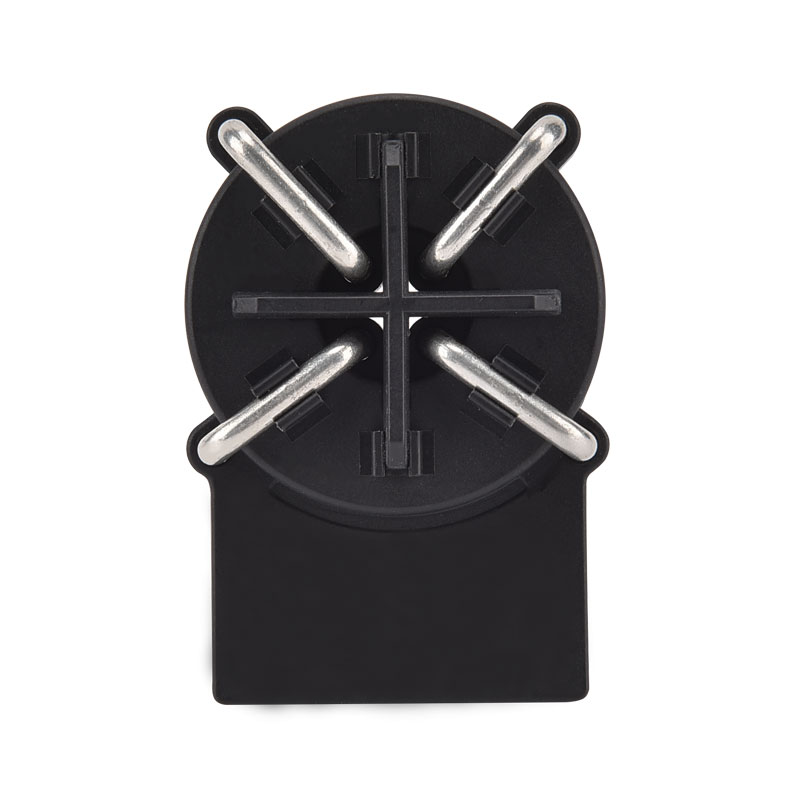

XKCA seeria jääkvoolu tuvastusmoodul on laialdaselt rakendatav, eriti elektrisõidukite, elektrimootorrataste, elektrimootorrataste, laadimistasude ja energiaohutuse haldamise avalikes laadimisjaamades. See pakub lihtsat kasutamist ja lihtsat paigaldamist.
Omadused
■ Üksikvarustus +5 V
■ Kahekordse digitaalse avatud traavi väljund, 20MAAC/6MADC reisi näidustus
■ 3-faasilised primaarjuhid moodulil (tüüp 32a, maksimaalne 40a)
■ PWM väljund alalisvoolu jääkvoolu väärtuse näidustuseks (0 ~ 30mA)
■ Süsteemi rikke näidustuse veaväljund
■ Paigaldatud PCB tahvlile
■ Enese testi funktsioon
Rakendused
■ maapealse rikke tuvastamine
■ Elektrisõiduki laadimisjaam
■ Muunduri lekkevoolu tuvastamine
Standard
■ Kohaldatav IEC 62752 jääkvoolu nõuete jaoks
■ Kohaldatav IEC 62955 RDC-PD jääkvoolu nõuete jaoks
■ Kohaldatav UL2231 jääkvoolu nõuete jaoks
■ Komponendid, mis on kavandatud täisfilmides ROHS/REACH
Tooteadus
Tüüpiline rakenduse skemaatiline :
PIN -i määratlus :
Nüanss ei | Nööpnin | Funktsioon |
1 | Viga | ■ Avatud kollektori väljundnõel süsteemi rikke tingimuste näitamiseks ■ Kui süsteemi tõrge puudub, viiakse see tihvt GND -le läbi ■ Kui süsteemi tõrge ilmnes, on see tihvt kõrge impedantsiga |
2 | Testimine | ■ Kui see tihvt viidi läbi 0VDC-le, arvutab moodul nullpunkti-drifti ja salvestab MCU-s registreerumise väärtuse, et lõpetada kalibreerimisoperatsioon. ■ Pärast kalibreerimise lõpetamist genereerib süsteem simuleeritud jääkvoolu sisemiselt, et kontrollida, kas moodul saab õige vastuse teha. Selle protseduuri ajal pöördub X20-Out & X6-Out suure impedantsi poole, kui moodul töötab õigesti. Tähelepanu: ■ Testimisfunktsiooni kasutamisel peab põhiahel olema piirvoolu voolu tagamiseks ■ Selle PIN -i funktsiooni kasutamisel järgige ajadiagrammi joonist |
3 | X6-välja | ■ Kui jääkvool ületab alalisvoolu eelneva tripplingu väärtust (selle mooduli jaoks tavaliselt 4,5 MADC), on see väljund kõrge takistusega olekus ■ Kui jääkvool R.M.S ületab eeltootmise koguvoolu väärtust, on see väljund kõrge takistusega olekus ■ Kui süsteemi tõkestamine juhtub, on see väljund kõrge impedantsi olekus ■ Muude normaalolude korral on see väljund madalal tasemel (GND) |
4 | X20-välja | ■ Kui jääkvool ületab eeltootmise koguvoolu väärtust (Pure-AC jaoks tavaliselt 17,8 MAAC), on see väljund suure takistusega olekus ■ Kui süsteemi tõkestamine juhtub, on see väljund kõrge impedantsi olekus ■ Muude normaalolude korral on see väljund madalal tasemel (GND) |
5 | GND | ■ maapind |
6 | Vdd | ■ Mooduli toiteallikas, standardpinge 5VDC ■ Pingesisend, mis on vajalik 4,85 ~ 5,15 VDC piires, väljundvõimsus> 100 mA ■ Toiteallika pulsatsioon ≤ 150mV (Soovitatav on kasutada LDO vooluringi, viitamiseks IC LP2985A-50DB) |
7 | Pwm | ■ Tähistab alalisvoolu jääkvoolu komponenti koos töötsükliga 8kHz PWM-ga ■ Väljundi eraldusvõime = 3,33%/MADC alates 0 ~ 30MADC ■ Täpsus umbes ± 0,5 mA |
8 | N.C. | ■ ei kasutata |
Elektrilised/töökindluse omadused :
Söe | Min | Pärast | Maksimaalne | Ühik | |
1 | Esmane nominaalne RMS vool (1faas / 3faas) | 32 | 40 | A | |
2 | Tarnepinge | 4.85 | 5 | 5.15 | V |
3 | Ümbritseva töötemperatuur | -40 | +105 | ℃ | |
4 | Ümbritsev säilitustemperatuur | -20 | +65 | ℃ | |
5 | Staatiline energiatarve | 110 | MW | ||
6 | Elektriline kliirens; esmatäht | 6.5 | mm | ||
7 | Elektriline kliirens; esmane-sekund | 10 | mm | ||
8 | Rooma vahemaa; esmatäht | 8 | mm | ||
9 | Rooma vahemaa; primaarne keskharidus | 10 | mm | ||
10 | Pingesisend, madal tase | 0 | 0.6 | V | |
11 | Pingesisend, kõrge tase | 4.2 | 5 | V | |
12 | Teoreetiline disainielu | 20 | Yr | ||
13 | Töö kõrgus | 4000 | m |
Reisivoolu (jääkvooluga seotud omadused) :
Laine | Sagedus- | Min | Pärast | Maksimaalne | Ühik | |
1 | AC | 50Hz | 15 | 17.8 | 20 | maal |
2 | A0 | 50Hz | 11 | 17 | 26 | maal |
3 | A90 | 50Hz | 10 | 18.5 | 27 | maal |
4 | A135 | 50Hz | 10 | 22.9 | 28 | maal |
5 | 2PDC | - | 3.5 | 5.0 | 7 | maal |
6 | 3PDC | - | 3.1 | 4.5 | 6.2 | maal |
7 | S-dc | - | 3.0 | 4.5 | 6.0 | maal |
TRIVI-TAVE (JÄTKUVÕIME VOOLIGA SEDAADUSED) :
Laine | Sagedus- | Voolu- | Pärast | Maksimaalne | Ühik | |
1 | AC | 50Hz | 30mA | 50 | 1000 | MS |
2 | AC | 50Hz | 60mA | 16 | 100 | MS |
3 | AC | 50Hz | 150mA | 15 | 60 | MS |
4 | AC | 50Hz | 5a ~ 100a | 8.5 | 60 | MS |
5 | A0 | - | 42mA | 25 | 100 | MS |
6 | A0 | - | 84mA | 18 | 60 | MS |
7 | A0 | - | 210mA | 10 | 60 | MS |
8 | A0+DC | - | 42mA+6madc | 18 | 60 | MS |
9 | A0+DC | - | 84mA+6madc | 15 | 60 | MS |
10 | A0+DC | - | 210mA+6madc | 15 | 60 | MS |
11 | S-dc | - | 6ma | 48 | 1000 | MS |
12 | S-dc | - | 60mA | 16 | 100 | MS |
13 | S-dc | - | 300mA | 8.5 | 60 | MS |
14 | 2pdc/3pdc | - | 60mA | 20 | 100 | MS |
15 | 2pdc/3pdc | - | 120mA | 15 | 60 | MS |
16 | 2pdc/3pdc | - | 300mA | 12 | 60 | MS |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | MS |
Toote mõõde (MM) :
Ajastusskeem :
■ T0 kui süsteemi stabiliseerimise ooteaeg, T0 270ms
■ T1 ooteajana soovitatakse T1 ≥ 100ms
■ T2 kui kalibreerimise ja isetestide tellimuse aeg, soovitatakse seda 50 ms ≤ t2 ≤ 100ms
■ T3 kui isetesti DC ooteaeg, T3–2 200 ms
■ T4 kui isetesti vahelduvvoolu, T41 690ms ooteaeg, soovitatakse lugeda X30-välja pärast 300ms
■ T5 kui vahelduvvoolu isetestide näidustuse kestus, T5 ≈ 1580ms
■ T6 kui alalisvoolu isetestide näidustuse kestus, T6 ≈ 1090ms
Isetesti vooluring :
■ 2 zCT -l ulatuv alalisvoolu jääkvool
■ Kasutades VDD -d tüüpilise väärtuse genereerimiseks = 6,53 MADC simuleeritud jääkvool
■ See vool on kõige piiratud liikumise tingimus, et testida, kas süsteem töötab õigesti
Digitaalse signaali klapi künnis :
■ Signaali võnkumise vältimiseks on signaali väljundi komistamine seatud komistamise läve ja taastumislävega
■ Läve komistamise korral saavutas , seotud X-Out klapp , ja kui praegune vähenemine taastumisläveni
, seotud X-Out klapp uuesti, tagasi madala taseme olekusse
■ seatakse 100% tüüpilise komistamise väärtusena ja
seatakse 55% tüüpilise komistamisväärtusena
