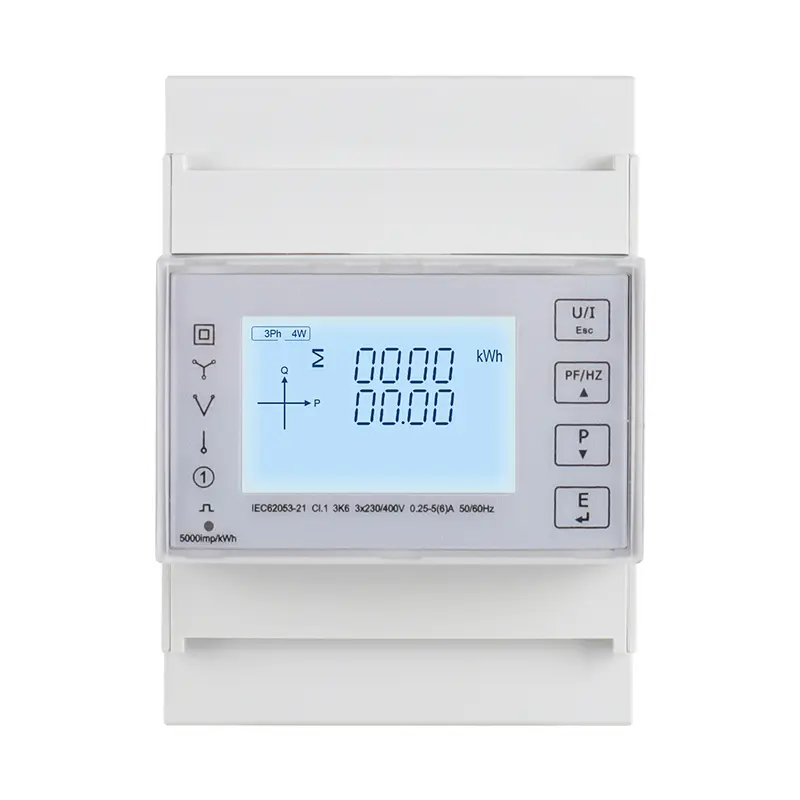

Kolmefaasiline nelja traadiga din raudtee multifunktsionaalne energia nutikas arvesti

Xinkong Electrical on professionaalne kolmefaasiline nelja traadiga DIN Rail Multifunktsionaalne Energy Smart Arveter tootja ja tarnija Hiinas. Oleme aastaid spetsialiseerunud mõõta. Meie toodetel on hea hinnaline eelis ja need katavad suurema osa Kagu- ja Kesk-Aasia turgudest. Ootame huviga teie pikaajaliseks partneriks Hiinas.

Saada päring

Tootekirjeldus

Kolmefaasiline nelja traadiga DIN RAUDE MULTIFUNKTIIM ENERGY ENERGY SMART METER on DIN Rail Paigaldamine mootori funktsiooni energiaarv toetus mõõtmine ja energiaparameetrite mitmekesisuse analüüs, näiteks pinge, vool, neli kvadrandi võimsust parameetrid, võimsustegur jne; Vahepeal Samuti saavad nad pakkuda Mitme elektrienergia parameetrite, näiteks kahesuunalise aktiivse energia, reaktiivse energia, igakuise ja igapäevase elektritarbimise statistika mõõtmine. See toodete seeria võib toetada ka elektrienergia parameetrite mõõtmise analüüsi 1p2W ja 3P4W võrgukeskkonnas, sobib energiaseireks fotovolti-inverteri jaoks, uue energiatarbimise statistiliste analüüside, reaalsete aegade ja mitmekesiste jaoks. See RS485 kommunikatsiooniliides toodete seeria, BAUDi määra maksimaalne Toetage 38400bps, toetades Modbus RTU kommunikatsiooniprotokolle. See saab hõlpsalt realiseerida kaugandmete lugemise funktsiooni ja võtta kasutusele suure ekraaniga LCD ja puutetundliku võtme kujundamine, mis suudab hõlpsalt läbi viia kohaliku vaate ja seada variatsiooniparameetrite toimimise. Tootel on funktsioon parooli kaitse, mis tagab toote andmeturbe.

Kolmefaasiline nelja traadiga DIN Rail Multifunktsionaalne Energy Smart Admoter on loodud fotogalvaanilise muunduri elektrienergia jälgimiseks, uue energia elektritarbimise statistiline analüüs, elektrisüsteemi kommunaalteenuste ja intelligentsete hoonete energiaseire vajadused. Selle täielik suhtlusfunktsioon sobib väga erinevate juhtimissüsteemide, SCADA -süsteemide ja Energiahaldussüsteemid.

Omadused

Maksimaalne voolu 100 adaad -juurdepääs

Dini raudtee kinnitus, standardne 4 mooduli laius.

Mitmefunktsionaalse parameetri mõõtmine, pinge, voolu, aktiivse võimsuse, reaktiivvõimsuse tagamine, näiline võimsus, võimsus tegur, faasinurk jne.

Esitage mitmesuguseid statistilisi andmeid ja kohalikke salvestusfunktsioone, näiteks kahesuunaline võimsus, nõudlus ja muud statistilised andmed. Pakkuge viimase 12 kuu jooksul igakuist elektritarbimise statistikat ja viimase 31 päeva elektrienergia tarbimise statistika

Toetage RS485 kommunikatsioonifunktsioon, baud määr kuni 38400 bps, toetage Modbus RTU protokolli.

Toetab ühte OptoCoupleri impulsi väljundi liidest ja väljundparameetreid saab seada.

LCD värskenduse aeg on 1 sekund, tugi käsiraamat või automaatne kerimise kuva (konfigureeritav)

Parameetrid

1. Seade saab mõõta ja kuvada
Hetkeline RMS Väärtused
Voolu-	Faasi kohta, neutraalne
Pinge	L-l, l-n
Sagedus	45 kuni 65Hz
Aktiivne võim	Kokku ja faasi kohta
Energiategur	Kokku ja faasi kohta
Energia Väärtused (hõlmavad: importi, eksport, import + eksport)

Aktiivne energia	0 kuni 9999999.999 KWH
Mitme tariifi aktiivne energia (T1 - T4)	0 kuni 9999999.999 KWH
2. Üksus saab mõõta ja suhtlemist lugeda
Energia Väärtused
Näiv energia (kokku)	0 kuni 99999999999 Pärm
Mitmetasandiline reaktiivne Energia (T1 - T4)	0 kuni 9999999.999 KVARH, lisage: import, eksport, import+eksport
Igakuine elektritarbimine viimase 12 kuu jooksul	Kogu aktiivne energia Vahemik: 0 kuni 99999999.999 KWH
Igapäevane energiatarbimine viimase 31 päeva jooksul	Kogu aktiivne energia Vahemik: 0 kuni 99999999.999 KWH
3. Seade saab seadistada
Kommunikatsiooniklass	Modbusi aadress, baudikiirus, pariteedi bit, peatusbitt
Süsteemi konfiguratsiooni klass	Kasutaja parool (HMI), toitesüsteemi tüüp
Impulsi väljundklass	Impulsi väljundi tüüp, impulsi väljundi laius, impulsi väljundkiirus
Ajaklass	Automaatne kerimise kuvamisaeg, taustvalgustus Aeg, süsteemi aeg (RTC), tariif aeg

Spetsifikatsioon

Elektri- Omadused
Mõõtmise tüüp		RMS, sealhulgas harmoonilised vahelduvvoolu süsteemis, tugi 1p2W, 3p3W, 3p4W
Mõõtmise täpsus	Pinge, vool	Klass 0,5, vastavalt IEC 61557-12
	Aktiivne võim	Klass 1 / 0,5 vastavalt IEC 61557-12
	Reaktiivne jõud	2. klass vastavalt IEC 61557-12
	Näiv jõud	1. klass, vastavalt IEC -le 61557-12
	Aktiivne energia	Klass 1 / 0,5S, vastavalt IEC 62053-22, IEC 61557-12
	Reaktiivne energia	2. klass vastavalt IEC 62053-23, IEC 61557-12
	Energiategur	1. klass, vastavalt IEC -le 61557-12
	Sagedus	Klass 0,2, vastavalt IEC 61557-12
	Harmooniline moonutus	2. klass vastavalt IEC 61557-12
Andmete värskenduse määr		1 sekund. Valikuline 100 ms
Sisendpinge	Flotage'i põrn (üks)	230 VAC (L-N) / 400 VAC (L-L)
	Otseühendus	Mõõdetud vahemik: 85 kuni 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Sagedusvahemik	45 kuni 65 Hz
	Ülekoormusvõime	2*UN 1 sekundiks
Sisendvool	Mõõdetud vahemik	0,005 kuni 100 a, põhivool (IB) on 10A
Sisendvool	Ülekoormusvõime	30*IMAX 0,01 sekundit
Impulsi väljund	Liidese tüüp	Avatud koguja optocoUpler
	Impulsi konstant	400 / 100/10/1 Imp / KWH (KVARH) (konfigureeritav)
	Impulsi laius	60/100/200 millisekundit (konfigureeritav), vaikimisi on 100millisekund
	Impulsi väljundi tüüp	Import/eksport/kogu aktiivne energia, Import/eksport/reaktiivne energia (Konfigureeritav)
	Klass	A -klass, vastavalt IEC -le 62053-31
	Sisendpinge	5 ~ 27 VDC
Impulsi indikaatori tuli paneelil		Impulsskonstant on 400Imp/kWh
Reaalajas kella täpsus		0,5 s/d

Mehaaniline Omadused
IP -kaitse aste (IEC 60529)	Kavandatud IP51 esipaneelile, IP30 meeter kere
Mõõtmed (W x H x D)	99 x 71 x 65 mm
Kinnitusasend	Dini raudtee kinnitus
Meetri juhtumi materjal	UL 94 V-0
Keskkonna- Omadused
Töötemperatuur	-25 kuni+55 ℃
Säilitustemperatuur	-40 kuni+80 ℃
Niiskus	<90%, mittekondenseeruv
Reostusaste	2
Kõrgus	Kuni 2000m
Vibratsioon	10 Hz kuni 150Hz, IEC 60068-2-6
Elektromagnetiline Omadused
Elektrostaatiline tühjendus	4. tase vastavalt IEC 61000-4-2 (1)
Immuunsus kiiritud väljade suhtes	3. tase vastavalt IEC 61000-4-3 (1)
Immuunsus elektriliste kiirete siirdete suhtes	4. tase vastavalt IEC 61000-4-4 (1)
Immuunsus tõusule	4. tase vastavalt IEC 61000-4-5 (1)
Immuunsus häirete tegemise suhtes	3. tase vastavalt IEC 61000-4-6 (1)
Immuunsus magnetväljade suhtes	IEC 61000-4-8 (1)
Immuunsus pinge languste suhtes	IEC 61000-4-11 (1)
Kiirgatud heitkogused	B -klass vastavalt EN55011
Läbi viidud heitkogused	B -klass vastavalt EN55011
Harmoonia	IEC 61000-3-2 (1)
(1): eksperimentaalne test viiakse läbi vastavalt IEC61326-1 tööstuslike toodete hinnete nõuetele
Ohutus
Mõõtmiskategooria	CAT III, vastavalt IEC 61010-1
Ülepinge kategooria	CAT III, vastavalt IEC 61010-1
Isolatsioon	Vahelduvpinge test: 4kV 1 minutiks
Isolatsioon	Impulsipinge test: 6KV - 1,2/50µs lainekuju
Kaitseklass	II, vastavalt IEC61010-1
Suhtlus
Liidesed standard ja protokollid	2-juhtmeline RS485, Modbus RTU
BUADi määr	1200 kuni 38400 bps, vaikimisi on 9600 bps
Pariteedi natuke	Ükski, isegi veider, vaikimisi pole ühtegi
Peatus	1 või 2, vaikimisi on 1
Reageerimise aeg	<100ms
Ülekanderežiim	pool-dupleks
Ülekandevahemik	Kuni 1000m
Max. Bussi laadimine	64 tk

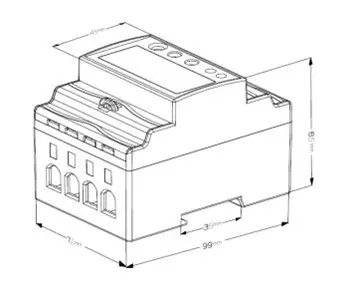

Paigaldusmõõtmed
